进阶延迟处理 · 光照

高光

在现实生活中，如果一个表面足够光滑，我们可以通过这些表面观察到清晰的景物倒影，也就是反射 （Reflection）。而那些明亮光源在光滑表面上反射带来的亮斑，就被称为 镜面高光 （Specular highlight）。

在着色器中实现完整的镜面反射比较麻烦，对于我们来说还为时尚早，但是高光则非常简单，我们只需要知道高光产生的位置即可。我们已经拿到了光源的位置和几何表面的法线信息，回忆一下我们小学二年级就学过的反射虚像的位置，很显然它就在以几何表面为对称轴的镜像光源位置。

GLSL 为我们提供了一个用来反射向量的函数 reflect(vec3 I, vec3 N) ，其中 I 表示被反射向量， N 表示反射表面的法线，被反射向量即光源相对片元的方向。和之前一样，对于平行光来说，光源的方向就是光源相对片元的方向。这样，我们就直接求到了高光反射的方向：

因为表面通常不会绝对光滑，因此轻微的偏移只是会造成片元产生的高光减弱，不会导致平面上只有一个点能看见光源虚像，换句话说，高光会漫开，漫开强度取决于我们的视线 ¹ 靠近反射中的光源方向的程度以及表面的粗糙程度。说到两个向量的靠近程度，自然而然的，我们就能知道需要将高光方向与视线方向进行点乘。每个片元与我们摄像机的差值就是当前片元的视线方向，因此我们只需要求得当前片元相对摄像机的方向与反射目标方向的同向程度，就可以算出高光的强度了。为此，我们还需要知道当前片元的方向。

[1] 这里的视线不单纯是我们摄像机和眼睛聚焦的中央区域或者说“朝向”，而是我们整个可视范围内所有与观察点的连线，因此会有朝向一个方向时一些视线靠近反射高光方向，另一些视线背离反射高光方向的情况。大部分的空间效果都是视线敏感的，只有小部分屏幕整体特效是朝向敏感。

光源坐标都在视口空间中，因此我们同样只需要求得视口空间的片元方向即可。在视口空间中，摄像机的坐标始终是 ，因此片元的方向就是简单的片元坐标归一化。

片元的视口坐标在之前处理阴影空间时短暂出现过，希望你还记得：

在 那一节 中，我们也将 viewPos 进行了保留，如果你没有保留，可以回去翻找或者按上式自行计算。

最后，我们将视口方向与反射方向进行点乘，就可以在场景中产生高光了：

你可以看出画面中“靠近”太阳的左侧地面产生的反射明显比右侧更亮，但是这个效果仍然很微妙。如果我们想产生更强烈和集中的高光来模拟光滑表面呢？很简单，我们只需要给点乘结果一个指数幂。

回想一下幂函数 在区间 上曲线随 的变化规律，当 逐渐增加， 和 的值始终不变，而整条曲线会越来越下凹，即前半部分的增长会越来越放缓，而靠近 1 的部分会升得更快。这和我们高光的变化就非常相似了，远离光源的地方光照强度接近 0，而靠近光源的地方光照强度则会迅速增长到 1。因此，我们只需要给光照结果一个大于 0 的指数幂即可产生更加锐利的高光。

GLSL 同样为我们提供了幂函数 pow(<gtype> x, <gtype> y) ，其中 x 是底数， y 是指数，底数和指数需要同维。我们只需要将它套在运算结果之外即可，为了产生锐利的高光斑，我们将指数设置为了一个较大的值：

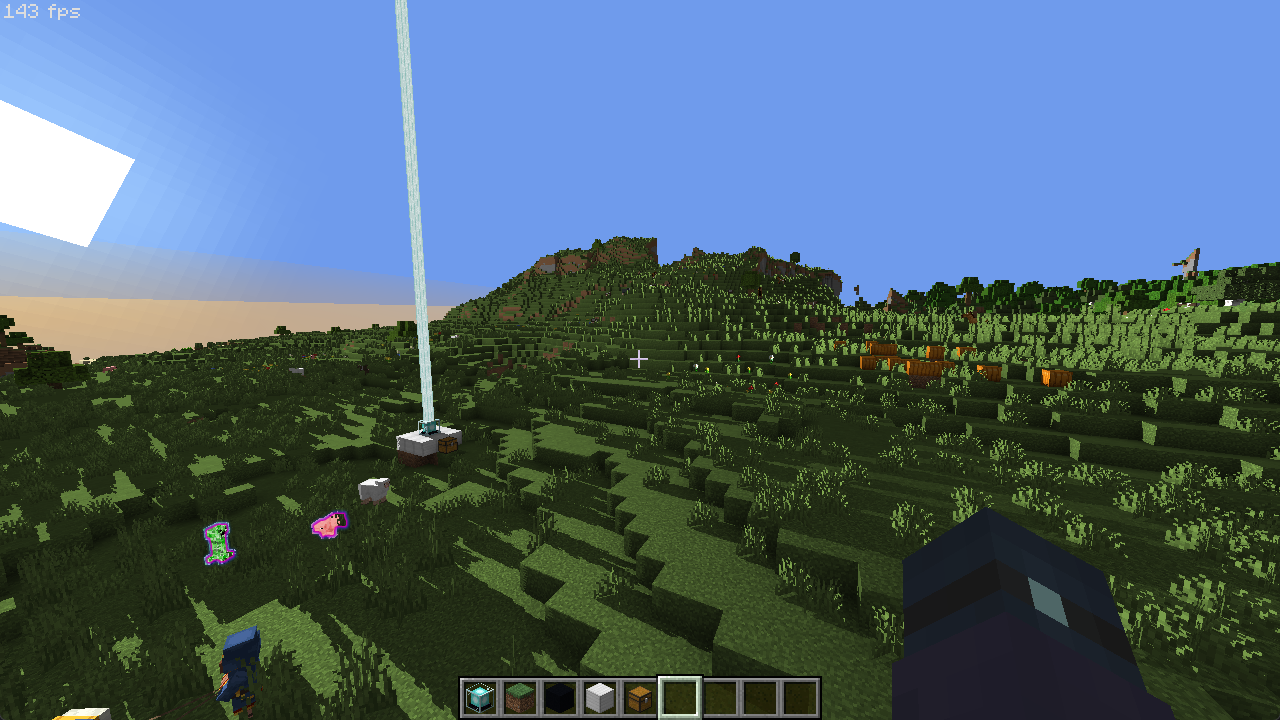

可以看到，地面上已经产生了很明显的光斑了，与我们之前完成的漫反射和环境光照结合起来，就是所谓冯氏光照 （Phong Lighting）。

材质

每种物体的表面都有不同的质地，它们有些是金属的，有些很光滑，这就是它们的材质 （Material）。光线在不同的材质上会呈现不同的行为，最终反射出来的像也会有所区别。回看我们刚才写好的高光反射，在草方块上这样突兀的一团反射让它看起来非常滑溜，而且还有点金属的味道。我们更希望针对不同的纹理定制不同的材质，从而产生不同的反射观感。

除了普通的颜色纹理，OptiFine 还会额外读取两种特殊后缀的贴图，即资源包中每张普通贴图同位置下与之同名且附带后缀 _s 或 _n 的贴图。其中， _s 就被 OptiFine 定义为了高光纹理 （Specular texture），它定义了几何表面的材质。在几何缓冲中，我们使用

就可以访问它。和 gtexture 类似，它们也会在相同的位置进行拼贴，因此可以使用相同的 UV 进行采样。我们已经使用了 0 ~ 4 号缓冲区（有些人可能在之前还为自发光单开了一个缓冲区），因此材质数据我们就顺理成章地保存在 5 号缓冲区中了。

我们只需要为每种几何缓冲程序添加一个输出目标，然后接在之前纹理写入的末尾即可。

特别注意 gbuffers_color_only.glsl 中的特殊处理，我们需要根据是否有纹理来决定是否写入高光缓冲区：

如果你没有为着色器程序设置混合模式，或者在之前偷懒将某些程序的混合模式做了统一修改，那么你还需要更改缓冲区的混合方式：

当然，如果你在没有安装任何额外资源包的情况下直接在延迟处理中读取它的话会发现什么都没有，因为 OptiFine 默认将不存在的高光贴图设置为了 vec4(0.0) 。现在，你应该前往 图形站 或者 Modrinth 或者 CurseForge 或者任何什么能下载到资源包地方，下载任意支持高光贴图的资源包 ¹ 。如果你拿不定主意，可以试试 SPBR ，他是基于原版纹理的 PBR 资源包，支持高光贴图和我们之后会用到的法线贴图。

[1] 现代大多数光影都使用 PBR 系统，所以这类资源包也常被称为 PBR 资源包，以前它们叫高光包（Specular Pack）。

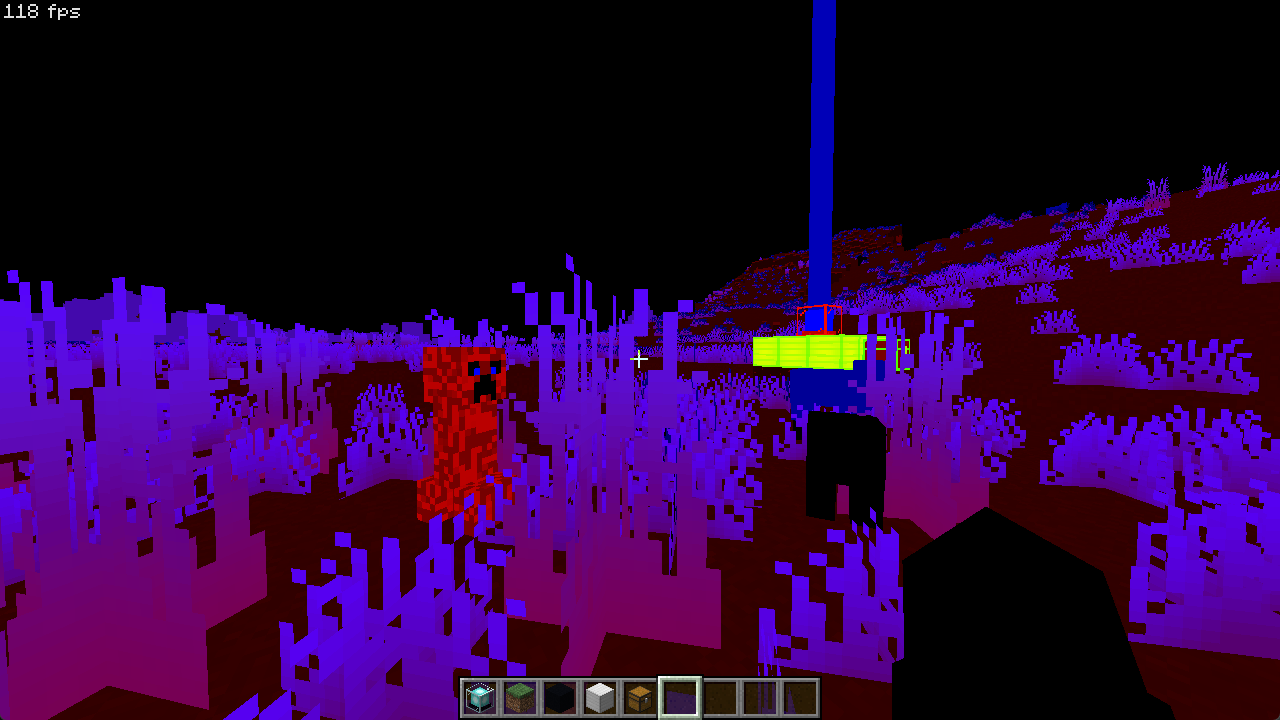

安装好之后，重载一下光影，你就能在游戏中看到效果了：

我们的教程将会使用 LabPBR 格式 ，这是目前社区中 Java 版光影和资源包常用的格式，它定义了每个通道的数据用于处理何种效果，我们先前下载的 SPBR 也是这个格式（你不会下了其他的吧……）。

现在让我们先着眼于表面的平滑度，表面越光滑，我们之前的指数也就越大。LabPBR 不使用粗糙度，而是使用感知平滑度 ² 。其保存在了红色通道中，因此我们只需要在后处理中先读取材质信息，再将对应分量信息添加进光照函数中。

[2]

需要注意的一个问题是：如果光滑度和点乘同时趋于 0，就会出现 的情况，这在 GLSL 中是未定义的，而就算点乘大于 0，也会出现 ，导致高光过度叠加。我们可以钳制光滑度的最小值来避免 ，同时将光滑度额外乘到末尾来避免出现 的情况。

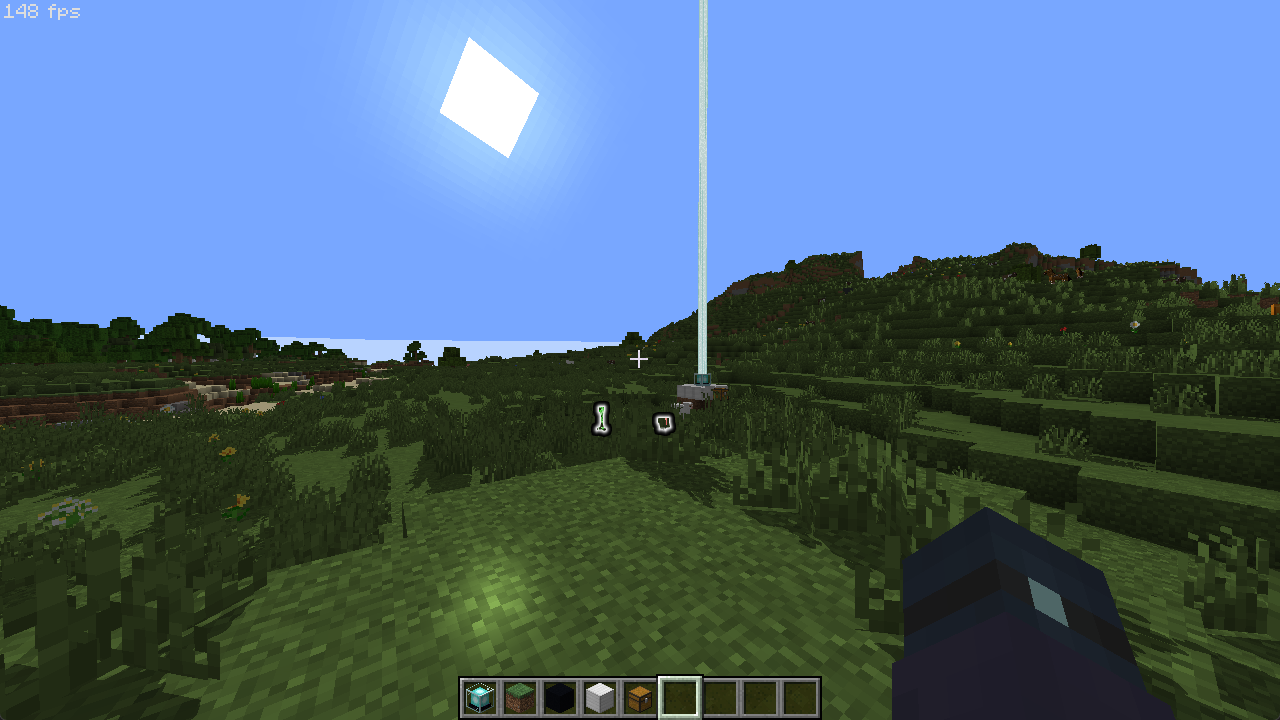

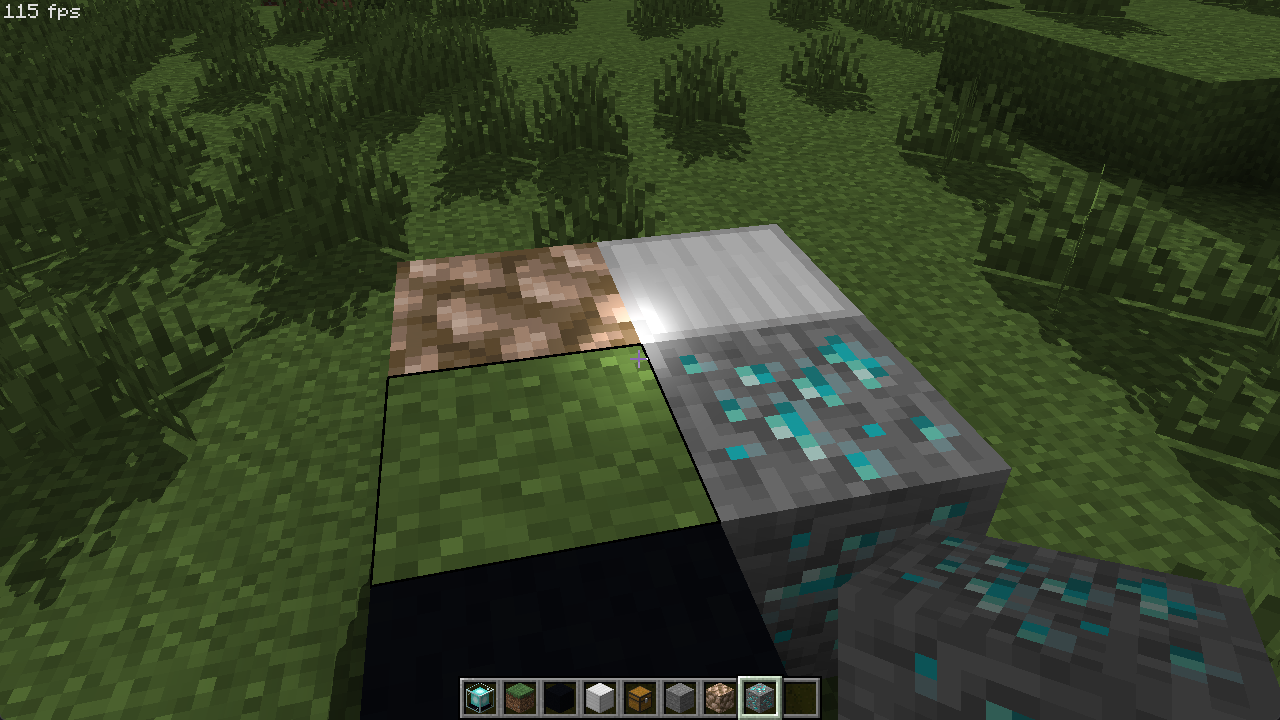

这里我们再次提高了固定倍数的值，因为现在我们的高光强度是可变的了，高平滑度的表面可以放心地产生更锐利的高光：

高光优化

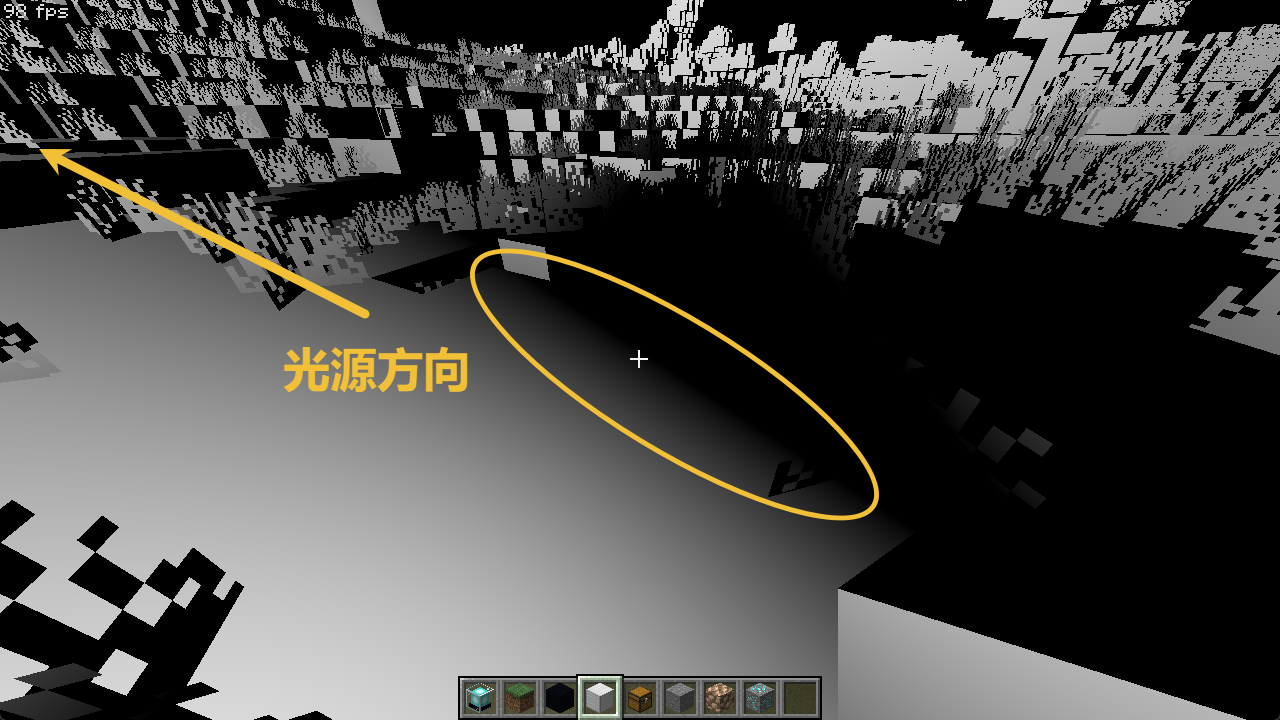

现在让我们来看这样一个纯镜面高光场景，我们的位置和光源几乎处于观察点的同一侧，而地面非常粗糙，结果就会像这样：

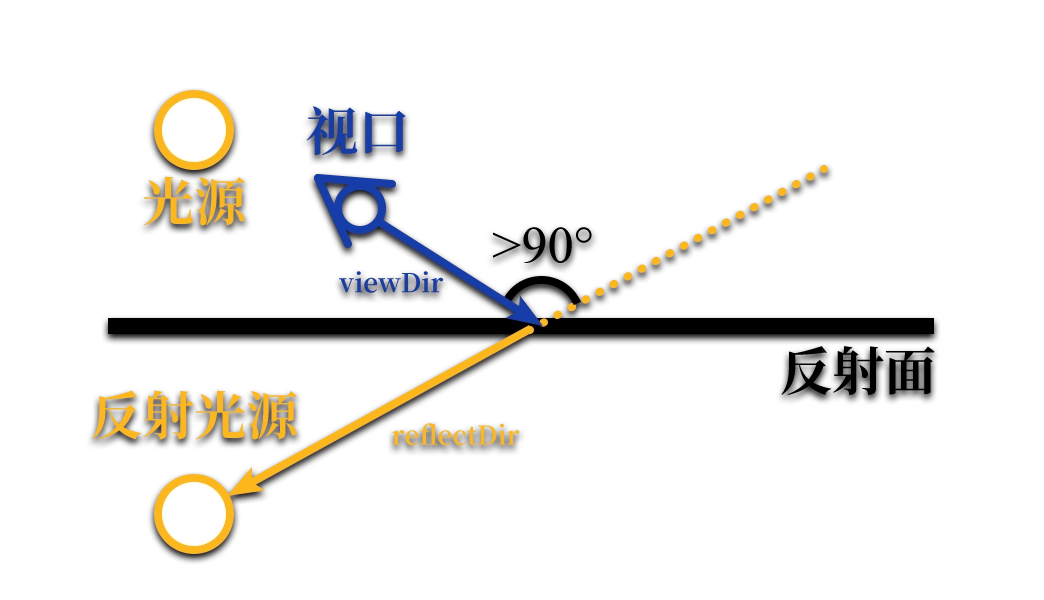

眼尖的你应该已经发现了，高光的边缘过渡变得非常难看。这是因为当我们与光源位于观察点同一侧时，我们与反射光的夹角大于了 90°。对于完美的光滑平面来说这是没有问题的，但是对于一个粗糙的表面呢？

这里我们提前引入微平面 （Micro Facets），一个在 PBR 渲染中常用的概念。我们的纹理分辨率是有限的，因此用于存储表面额外朝向的信息最多只能记录到纹素尺度，那么对于小于一个纹素尺度上的法线，我们只能使用粗糙度来表征它们在已有法线朝向附近的统计学分布 ¹ 。因此那些看似夹角大于 90° 的区域，当粗糙度足够高时，实际上也是会有部分微平面的反射光进入视口，而不只是一片纯黑。

[1] 我们的光照系统只能处理各向同性的情况，即在给定粗糙度的情况下，微平面的法线在粗糙度范围内的各个方向上的分布是均匀的。

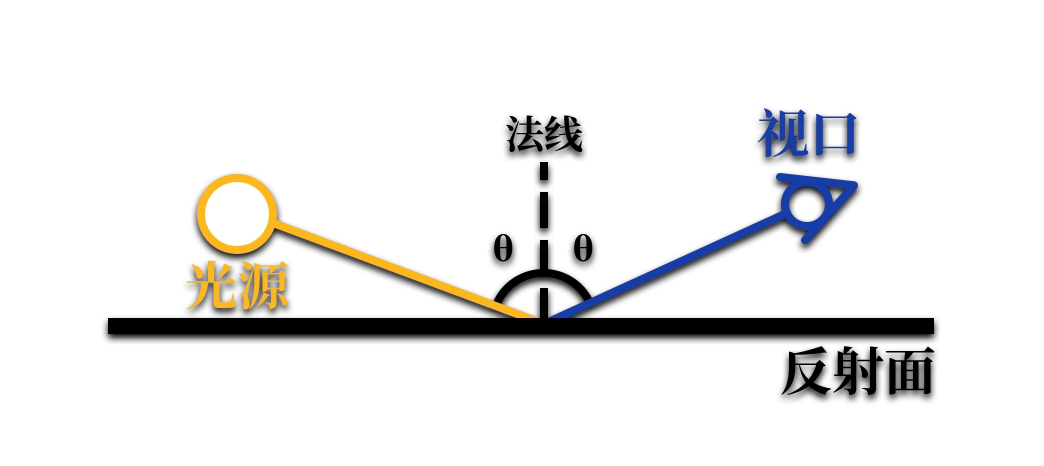

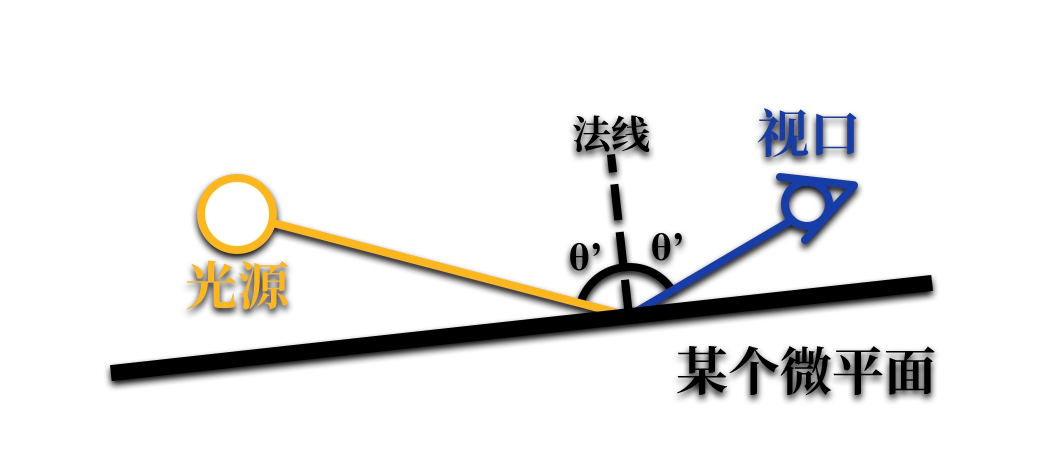

来做这样一个思想试验，现在有一个平面，平面上空的左侧有一个光源，而我们的视口位于右侧。让我们在与反射面正交，光源、视口都落在其上的二维平面上来研究一下。

假如初始时平面完全光滑，我们能从平面内看到的光源就只有一个点（假设就是视口上的一个像素），这时，光源虚像与视口连线和平面交点上的法线就正好平分了光源与视口的夹角。

现在，平面的粗糙度逐渐增加，每个纹素上的众多微平面就会开始和原本的表面法线产生微微的偏离。由于我们的视口不止一个像素 ，视线的方向也就不止一个（广度和密度与 FOV 和屏幕分辨率有关），现在，“能看到反射虚像的那个像素”附近的那些像素，也会因为某些微平面朝向正好微微偏移到视口和光源的半程上而“看见”光源的虚像。

如果粗糙度继续增大呢？当然，就会有越来越多的视口像素有概率（我们暂时不关心整体概率，只要有概率就行）看到这个光源的虚像。

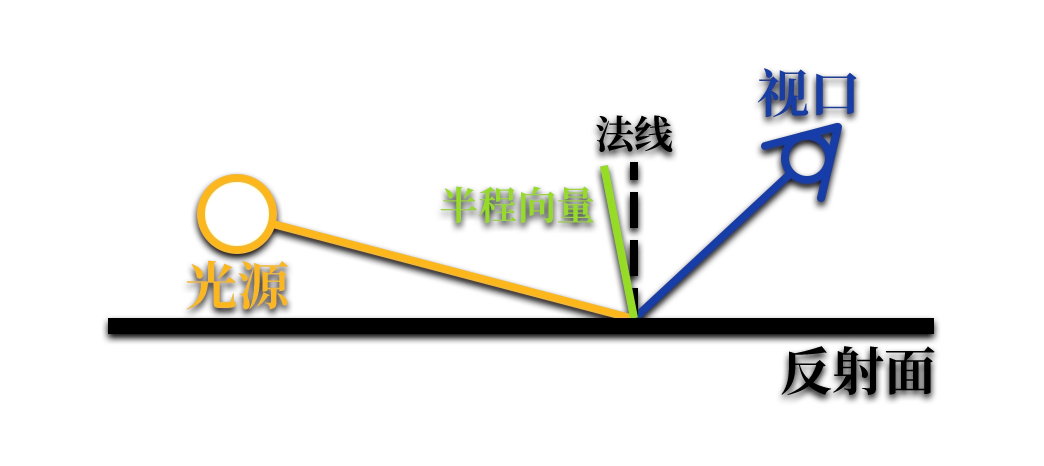

从这里你也可以知道了，每一个能在像素中映出光源虚像的微平面，它们的朝向都有一个共同点：在视线和光源方向夹角的一半方向上。这就是所谓的半程向量 （Halfway Vector）。

随着半程向量与表面本来的法线相背离，由于粗糙度不够高，微平面偏移到半程向量方向的概率会逐渐减小，能映出光源虚像的概率就会降低。无论光源和视口怎么变化，只要两者都在反射面的同一侧，半程向量与法线的夹角就始终不会大于 90°！因此，我们可以将半程向量与法线做点乘，这就是大名鼎鼎的布林-冯氏光照 （Blinn-Phong Lighting）。

要想求得半程向量非常简单，只需要将片元指向光源的方向与片元指向视口的方向进行平均即可，再加上我们使用两个单位向量求一个单位向量，因此也不需要除以平均值，只需要简单的归一化。光源方向我们已经有了，片元指向视口的向量即片元的视口坐标取反：

此外，求半程向量时我们一定要记得归一化，否则半程向量的方向就会朝两者更长的方向偏移。最后，我们将半程向量与法线做点乘，并像冯氏光照那样为高光强度添加一个经验系数，新的高光效果就出来了：

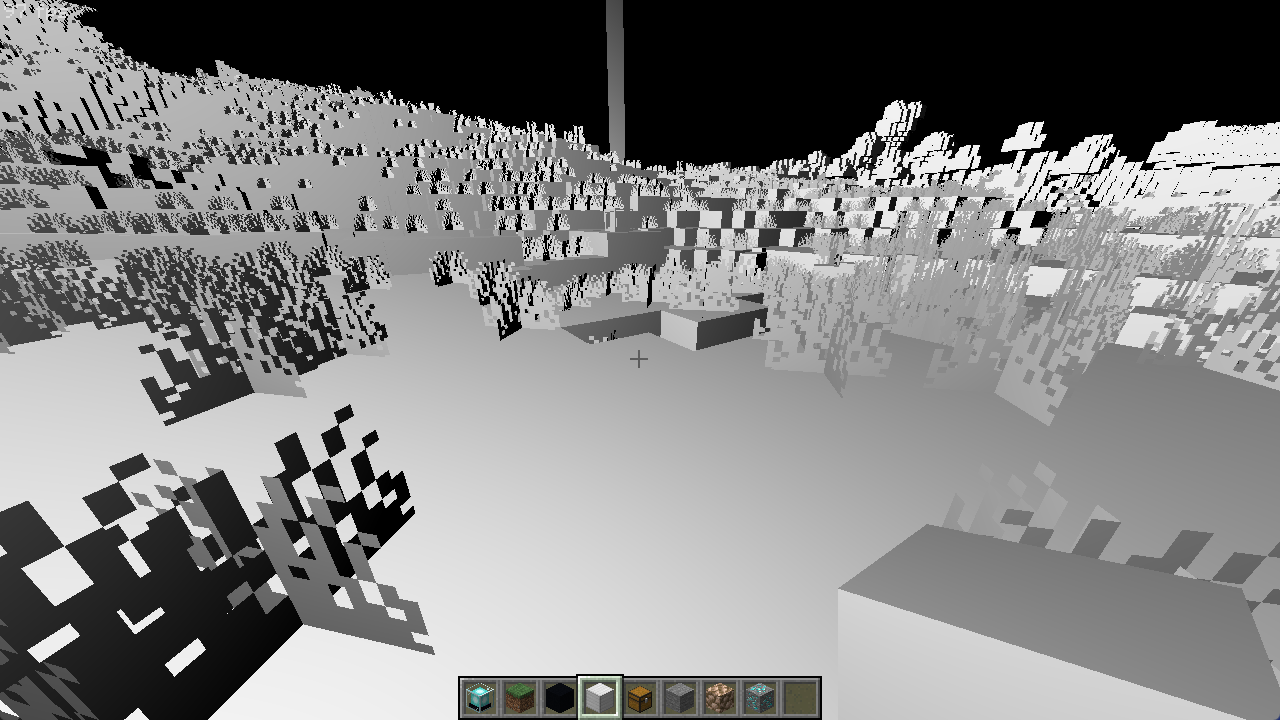

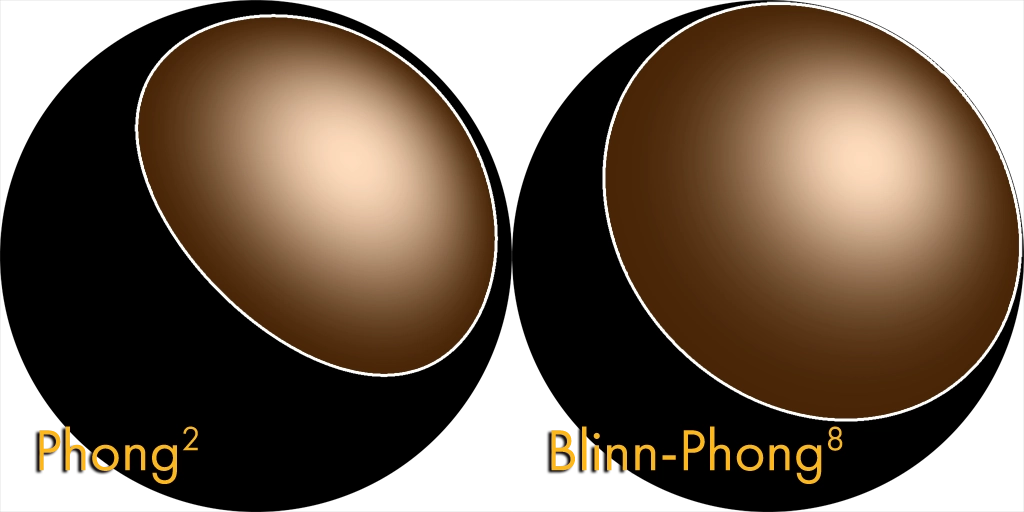

布林-冯氏光照相比较于单纯的冯氏光照会更加明亮和平滑，因为半程向量与法线的夹角相对变化更慢，在球上的高光扭曲程度也会因此减弱，可以使用 4 ~ 5 倍的指数来勉强对齐冯氏光照的观感。

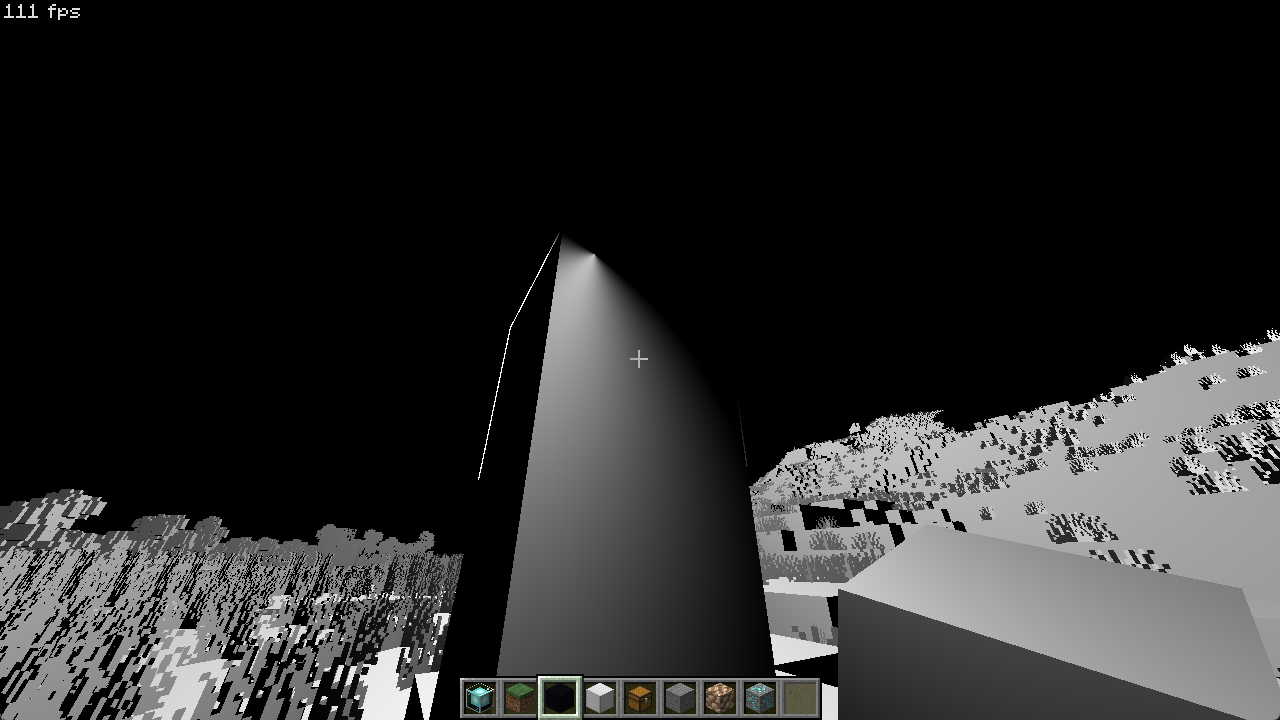

最后一件事，如果你和光源在表面的两侧，可能会观察到下图的问题：

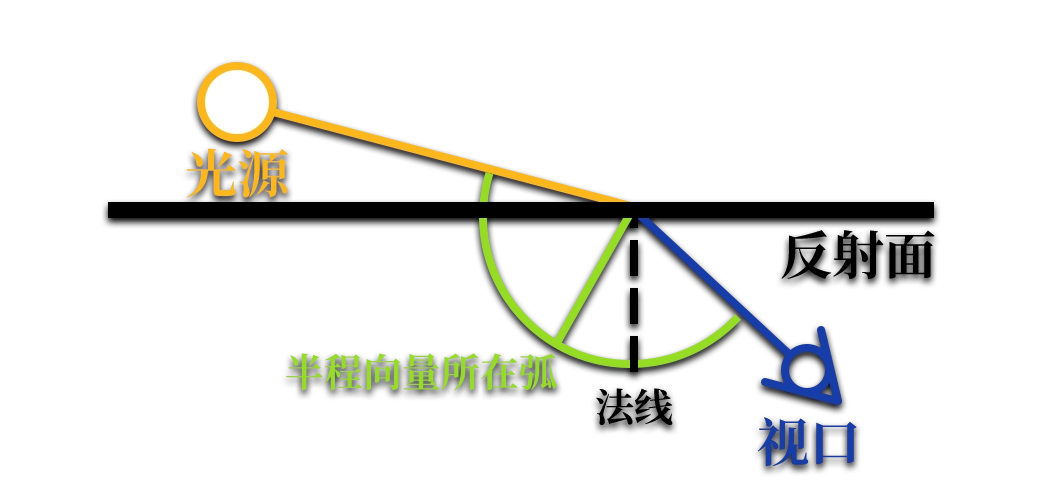

这是由于半程向量始终在两方向所成的劣弧上（两向量平行时甚至可能导致 normalize() 除 0），而劣弧几乎总是会覆盖视口侧，这就导致了半程向量与法线的夹角有很大概率会小于 90°：

解决这个问题也很简单，只需要判断表面是否和光源同侧即可：

当然，这样会在光照方向接近掠角时导致光照突变，我们一会儿再处理它。你也可以直接用先前计算的漫反射强度值直接进行判定，它们的公式是一致的。

更符合直觉的光照

回看我们写出来的高光效果，我们还没能解决所有表面看起来都像金属的问题。这是因为我们单纯地将镜面反射叠加到了本来的光照强度上，这些高光在非金属材质上不应该总是如此明显，反射出来的光线也不应该受表面颜色本身影响 ¹。

[1] 非金属的反射光与表面碰撞之后就逸出了，它们几乎不与材质产生交互。再者固有色或者说反照率在物理上是不包含反射部分的，我们通常看到的颜色都由漫反射提供，而反射则专注于产生与光源色彩几乎相同的明亮高光（和反射场景），这在上面的小知识中已经讨论过了。

如果你仔细阅读了上面的小知识，或许会开始思考这个问题：既然几何表面接受到光照之后会产生漫反射和镜面反射，那在入射光强度一定时，漫反射和镜面反射的强度应该是此消彼长的，再考虑到材料内部散射被吸收的部分，总的出射光应该比入射光强度更弱。换句话说，漫反射和镜面反射的能量总和不应该大于入射光的能量，这就是能量守恒。

虽然这已经涉及到 PBR 了，但是我们暂时不做深入，也暂时不会将那个让人头大的 渲染方程 搬过来解释半天。我们会沿用布林-冯氏光照的基本算法，并将其改造为简单的能量守恒光照，而不会使用完整意义上的 BRDF。

根据我们之前所说的，每个点的漫反射在法半球内各个方向上是均匀的，而光照与表面法线的夹角应该同时影响镜面反射 ² ，我们会将它乘在整个光照函数的末尾，因此漫反射就只和材料的表面颜色（或者说固有色）有关了。

[2] 表面法线与光照的夹角越大，那么这个位置接收到的光照强度理应更小，那么漫反射强度就会更小，因此 （法线与光照方向点积）项是在估计表面的受光强度，而不是直接估计最终的光照强度。

环境光照的菲涅尔

和之前一样，只有直接光照的画面会让背光面看起来死黑。如果你想为场景加上环境光照，可以通过传统的办法 + 0.4 * albedo.rgb ，也可以像这样尝试让环境光再走一遍上述流程，只不过由于环境光没有方向，镜面反射项就只与菲涅尔强度相关了：

vec3 litAmbient = mix(albedo.rgb, vec3(1.0), f_schlick); fragColor.rgb = litDirect * .6 + litAmbient * .4 * albedo.a;

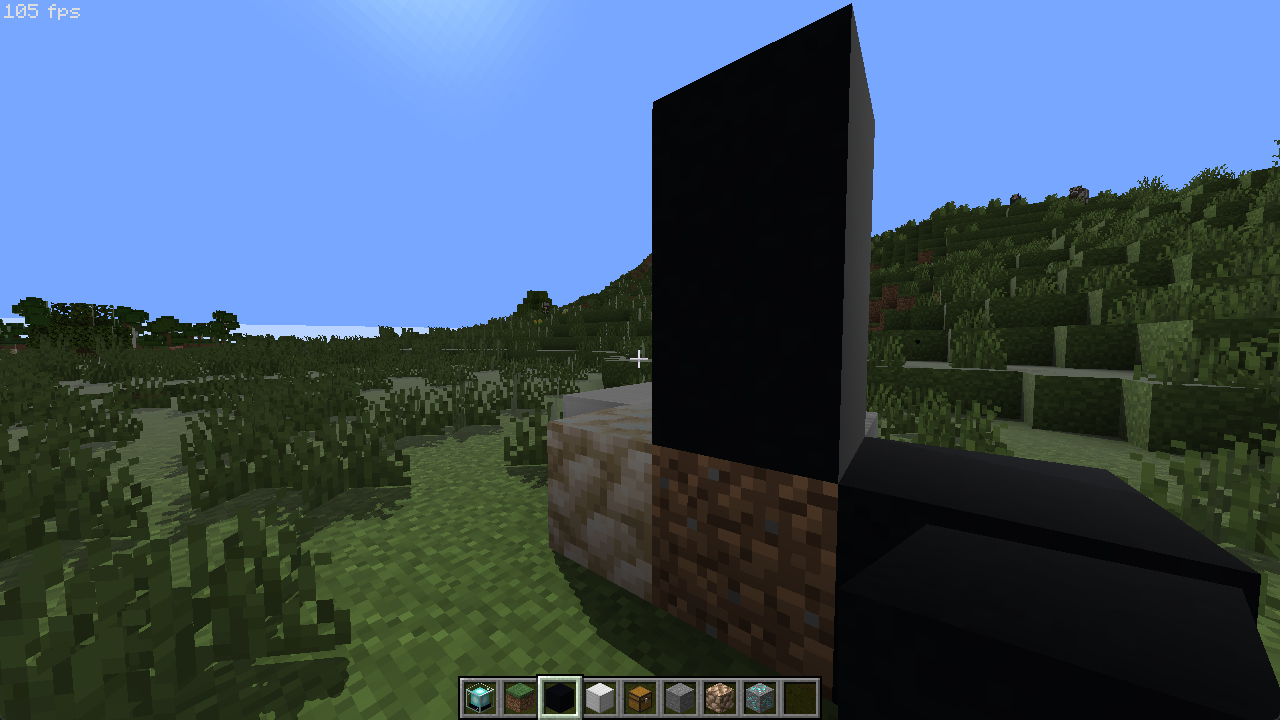

如果你这样做了，会发觉画面看起来像下面这样：

大多数地方都很正常，除了那些与视线几乎相切的表面。这是因为环境光来自法半球内的所有方向，因此没有一个确定半程向量来计算菲涅尔效应。再者，我们目前也没有考虑任何粗糙度，因此掠角的反射率总是较高。为此，我们可以使用 Sébastien Lagarde 提出的在 Schlick 近似方程中引入粗糙度的方案来缓解这个问题：

当粗糙度 增大时，后面一项会随之减小，直到 小于 时被截断。将它翻译成 GLSL 函数就是：

vec3 f_schlick(vec3 f0, float cosTheta, float roughness) { vec3 minuend = max(vec3(1.0 - roughness), f0); return f0 + (minuend - f0) * pow(1.0 - cosTheta, 5.0); }

LabPBR 使用感知平滑度，因此我们还需要将其转换到正确的粗糙度：

float roughness = pow(1.0 - material.r, 2.0);

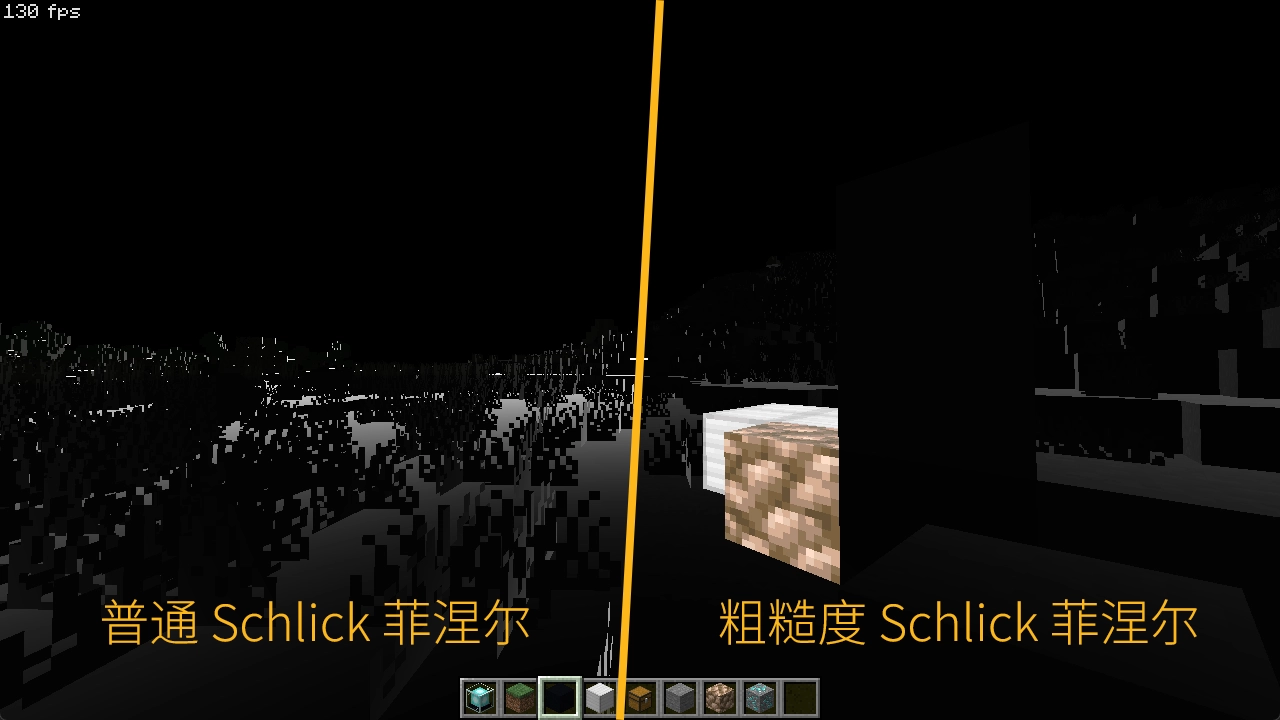

有了粗糙度作为系数之后，场景中的总菲涅尔强度就已经降低了不少，因为场景中的大多数表面粗糙度都不会太低。当然，你也可以按照自己的喜好在这两种菲涅尔拟合中二选一。

最后，我们可以将环境光额外乘上天空的颜色，然后将阳光亮度和场景亮度解耦，并为场景添加一个无光环境的基本亮度以不至于死黑，同时也不要忘了我们原版的光照贴图：

#define SUN_BRIGHTNESS 1.0 #define AMBIENT_BRIGHTNESS 0.8 #define BASE_BRIGHTNSS 0.01 #define BLOCK_BRIGHTNESS 0.5

uniform vec3 skyColor;

float litDirect = [... 计算直接光照 ...]; litDirect *= SUN_BRIGHTNESS; float litAmbient = [... 计算环境光照 ...]; litAmbient *= AMBIENT_BRIGHTNESS * lightmap.t // 设置环境光照强度 * albedo.a * skyColor; // 上色和 AO vec3 litBlock = BLOCK_BRIGHTNESS * lightmap.s // 设置方块光照强度 * albedo.rgb; // 方块光照应用 AO 与否取决于你的喜好 vec3 litBase = BASE_BRIGHTNESS * albedo.a * albedo.rgb; // 无光环境基本亮度，乘上环境光遮蔽来确保纵深感 fragColor.rgb = litDirect + litAmbient + litBlock + litBase;

为了让大家理解我们正在干的事情，我们将每种光照产生的最终颜色都进行了拆分，因此会多出来几次可以合并的乘法，优化不是我们的首要目标。

和天空光照这种万向光照不同，由于我们仅能依赖纹理上的方块光照强度，而无法知道方块光源的具体位置，但是它们又 确实 有一个具体来源，这种复杂的情况下如果强行应用菲涅尔会让高光效果看起来很奇怪，因此我们将贡献全部归入漫反射。基础光照也是如此，它只是对画面的单纯提亮，因此也不参与光照模型的处理。

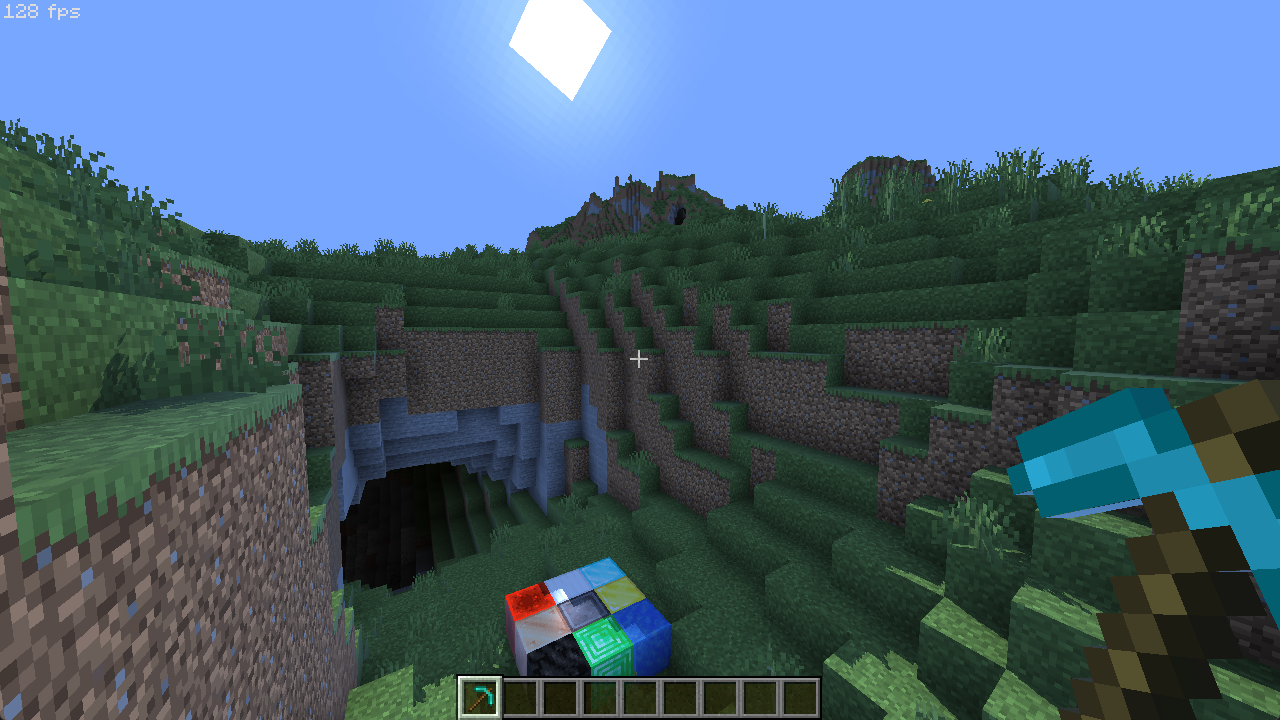

现在，场景看起来就已经有些门路了：

你可能会觉得反射缺了些什么，它并没有反射场景中的内容，只有天空光照，因此显得偏蓝，但这就不是我们这一节（乃至这一章）的目标了。

纹理自发光

目前，我们的高光贴图还剩下 B 和 A 两个通道。由于通道紧缺，Blue 通道实际上塞入了两个功能：当颜色值小于等于 64 时，表示孔隙率 （Porosity），它会影响材质的吸水性，以便我们处理雨天的水坑效果；大于 64 时表示次表面散射（Sub-surface Scattering）强度，也就是我们先前提到的几何内部进行散射并最终从侧面和背面透出的情况。Blue 通道相关的效果这一节不会涉及，我们更关注的是余下的 Alpha 通道，在 LabPBR 中表示自发光 （Emissive）强度。

自发光的强度处理与耿直的感知平滑度和金属性有些微不同，普通位图的 A 通道为 255 时才是默认情况，这表示完全不透明。而 LabPBR 的自发光强度为了直观，是随着 A 通道的递增而增强的，因此当 A 通道值最大时我们应当将它的自发光强度视为 0。

最后，我们只需要将额外的固有色按照自发光强度叠加在光照上就可以了：

如果你不放心数据存储精度也可以仿效我们之前处理金属性的方法：

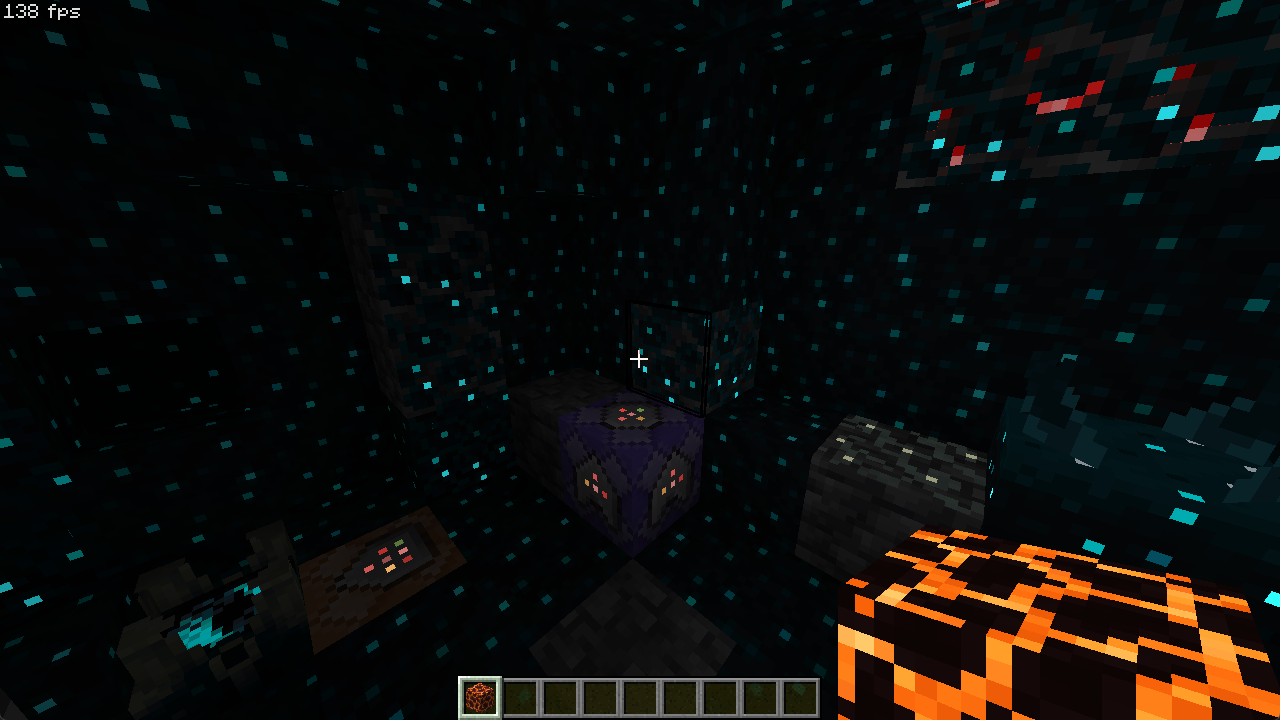

现在，配合上 SPBR 的自发光，就算在矿洞中我们也得心应手了。

如果你之前将 spidereyes 输出到了单独的缓冲区，则也可以加到自发光之后让它们共同受 EMISSIVE_BRIGHTNESS 的影响，此外，还可以将发光实体也纳入其中：

你可能会发现矿洞中的方块边缘会漏光，这是因为在矿洞中游戏会自动剔除地上的区块，方块的背面就暴露在了阴影深度纹理上，由于偏移，边缘就会产生一些漏光。我们可以假定天空光照强度为 0 的区域也不存在阳光，即只在天空光照不为 0 的区域计算光照：

当然这也只是权宜之策，由于原版天空光照的蔓延固定在竖直方向，因此斜向洞窟的天空光照也会随着深度增加很快掉到 0，如果阳光正好穿过倾斜的洞窟直射地底，就会产生很明显的视觉瑕疵。

重建法线

我们的第一步是从 RG 两通道数据重建出完整的法线向量。由于法线本身只需要两个向量就可以重建（考虑到看不见背离场景的法线，我们只需要默认 分量为正就好，就像顶点法线里我们干的那样），而且法线直接指向镜头时值就为 （值域为 ）因此 OptiFine 提供的默认纹理颜色值就是 ，所以不是什么大问题。

和第一章中我们保存顶点法线的情况一样，由于法线贴图也使用普通的位图保存，不存在负值，因此法线信息也从 线性映射到了 上，需要特别注意。

重建法线分量的算法很简单，和本章第一节的习题 1 一样，只需要 即可：

由于法线的绘制方法众多，有可能会出现 两分量的平方和大于 1 的情况，我们可以对其做一个钳制：

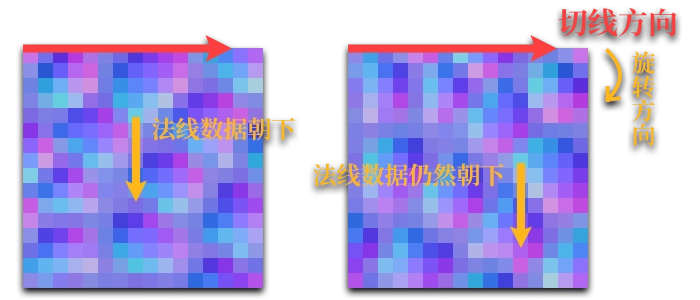

现在我们已经处理完法线映射要用数据了，接下来的问题是，我们的法线纹理总是以正对 （面朝镜头）的方向进行绘制，因为我们不可能提前知道场景的顶点法线方向。我们需要将表面法线的中央朝向“转”到与顶点法线对齐，这样它们的偏移就是在顶点法线的基础上进行的了。

切线空间

在之前的几何缓冲处理中，我们使用了矩阵来将顶点从局部坐标转换到裁切坐标，然后又使用法线矩阵来将法线从局部朝向转换到视口朝向。

表面法线也很类似，由于朝向应当基于顶点法线，因此要将它们转换到和顶点法线一样的空间，就需要一个以顶点法线为基准的坐标系作为中间人。当然，顶点法线只有一条，仅靠它是不够的。其他两个方向实际上也很容易敲定，那就是以 UV 朝向为基准的两个方向：它们不仅相互垂直，也与法线垂直，这样三个相互垂直的向量直接就构成了一个正交坐标系。

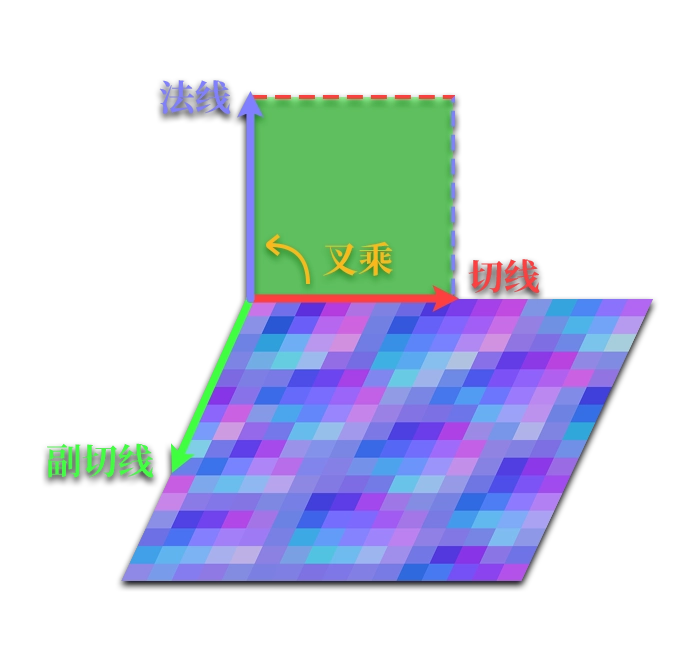

这两个以 UV 方向为基准的向量称为切线 （Tangent）和副切线 （Bitangent） ¹ ，而它们和法线构成的参考系所在的空间就被称为切线空间 （Tangent Space）。法线贴图就在这个空间中绘制，只不过将值域从 NDC 的 变换到了位图的 ，然后又被 GL 读取解释为了 。

因此，我们只需要将视口空间中法线、切线和副切线按顺序构造为一个旋转矩阵，即可作为我们寻找的中间人将切线空间的法线纹理变换到视口空间中了。

要想手算切线是很麻烦的，幸好 OptiFine 也为我们提供了每个顶点的切线，并将它作为顶点属性进行传入：

[1] 也有些教程称之为副法线（Binormal），它们指的都是同一个向量。

它的前三个分量是切线的朝向，第四分量表示法线和切线的手性 （Handedness） ² 。有了其中两个分量，我们只需要叉乘 （Cross）它们，就能求得与两向量构成的平面垂直的第三向量了：

需要注意，叉乘是给定 平面的向量然后叉出 轴，也在右手坐标系中（四指指向 ，然后手掌面向 ，大拇指伸直指向的即为 ），因此参数是有序的，不可以调换两向量的顺序，否则计算出的向量会反向。游戏提供的切线（包括手性）也不一定是归一化的，叉积向量的长度又是平面两向量围成的平行四边形面积，因此切线一定要手动归一化，叉乘（带手性）之后的向量也一定要记得归一化！

这里求出来的副切线本身是在视口空间的（因为法线和切线都乘了 normalMatrix ），因此就可以将它们构造为一个矩阵，以便将在切线空间中绘制的法线数据旋转到它们本该在的朝向上。由于这个矩阵按照切线（ ）、副切线（ ）、法线（ ）的顺序构造 ² ，因此也被称之为 TBN 矩阵 （Tangent Bitangent Normal Matrix）。

[2] 由于游戏中存在一些纹理会镜像和旋转的方块（比如命令方块），如果不随着镜像和旋转变换手性，UV 的翻转就会导致叉积翻转，从而导致副切线计算出错。当 UV 被镜像时，手性会被设置为负。此外，Minecraft 的纹理坐标会在 轴上进行翻转，形成类似 DirectX 的左手系，因此你会发现叉乘时的 轴（切线，法线，副切线，以及手性纠正）和构造 TBN 时的 轴（切线，副切线，法线）不同。

在连续网格的平面上，如果存在一些共享顶点，顶点法线可能会被设置为邻近表面朝向的平均值，此时法线就不再与切线正交了。我们可以使用一个名为格拉姆-施密特过程 （Gram-Schmidt process）的数学技巧将它们重正交化：

边界情况优化

表面法线变换到世界中之后，可能背离视线（与视口方向夹角小于 90°），可以进行简单的处理让它平缓回退到顶点法线上。要想知道表面朝向的背离视口的程度，我们需要知道摄像机的朝向，即摄像机与片元连线的方向。

因此，我们先在顶点着色器额外中输出顶点的坐标信息：

然后，我们在片元着色器中将方向进行归一化，然后根据方向的偏差程度来将过大的纹理法线平滑过渡到顶点法线。

我们选择了在片元着色器中再处理视线方向，这是因为顶点着色器会进行透视矫正插值，会导致方向有些微偏差。

这里使用了一个新的 GLSL 内建函数 smoothstep(gtype a, gtype b, gtype x) ，它根据 x 的值和过渡始末点 a、 b 将映射后的值平滑处理到 上。其内部实现为 ，其中 是很经典的重映射函数 remap(a,b,x) ，会将 映射到从 到 的连线上，并裁切区域外的值。使用 remap() 处理完毕之后，它会进一步使用多项式将数值进行平滑处理最后返回新值。

我们同样 在 GeoGebra 中创建了一个演示 ，供你研究当使用不同 a 和 b 时映射的曲线会如何变化。

需要记住，视线是指向场景内的，而法线我们是期望指向视口方向（视线的反方向）所在的半球内，因此点乘值应该在为负的时候才使表面法线的占比更大！

这样，我们就可以将法线在 即 时将表面法线的比重缓慢降低，并在 即 时彻底使用顶点法线了。

法线压缩

在输出之前，我们还有最后一个问题：我们需要将法线数据保存在两个向量中，因为 BA 两个通道还需保存 AO 和高度图。虽然我们可以直接丢弃 分量然后进行重建，但是和在几何上规避了背离场景的顶点法线以及法线纹理（前者几何准确，后者在切线空间中没有背离的必要）不同，为了更好的视觉效果，我们之前设置的表面-顶点法线过渡实际上会导致部分最终的表面法线可以背离屏幕（除非你将过渡结束点设置为 0），这种假定式的丢弃就不可取了。

这里我们推荐一种市面上流行的法线压缩算法： 八面体映射 （Octahedral Mapping）。它可以将向量通过神奇的数学手法投影到一个八面体的表面二维坐标上，在需要取用再将其回映射到空间中。

能这样做的原因是向量的长度确定为 1，而一个指向在八面体表面上的坐标是固定的，因此可以将三维坐标映射到二维坐标上。

这是 iterationRP 中所使用的八面体映射算法（谢谢你，Tahnass），我们主要解析一下 EncodeNormal() 中的处理方法。

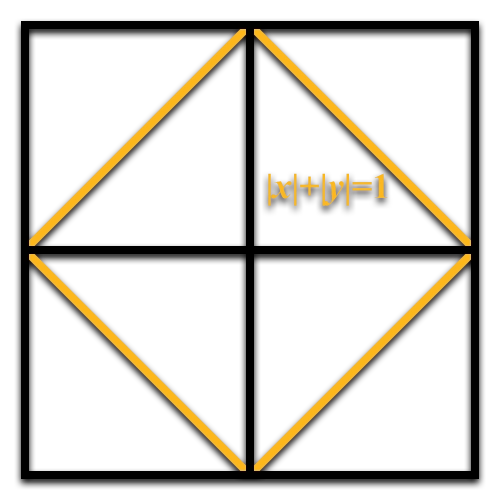

第一步中，它将球面上的坐标（单位长度向量绕空间所有点形成一个球面）映射到八面体表面上，八面体表面满足坐标分量和为 1 ¹ 。实际上更准确的映射是要把整个向量 n 除以分量绝对值之和，然而我们并不需要 坐标，因此省略了它。

[1] 你可以从二维推广， 是一个顶点在 和 四个点的正方形，因此 就是一个顶点落在 、 和 六个点上的正八面体。

接着，它判断 坐标，如果位于负半球，则交换 和 的值，并取 1 与之绝对值的差，然后乘以本来的符号。我们一步一步来分析。

先看特殊情况，如果 坐标值之和为 1，说明 分量为 0，因此不存在 为负的镜像坐标，这种情况下翻转后的值也与之相同，即 ，由于符号没有交换，最终的坐标依然是 。就像二维坐标系上的 一样，这时它们落在八面体展开图的斜线上（我们暂且称之为象限的中轴斜线）：

如果 不为零，当其为负值时，坐标就会翻转到 ，由于其正负号与 本身相同，翻转之后的坐标也就落在同一个象限（八面体展开图的值域是 ）。不妨这样来思考：

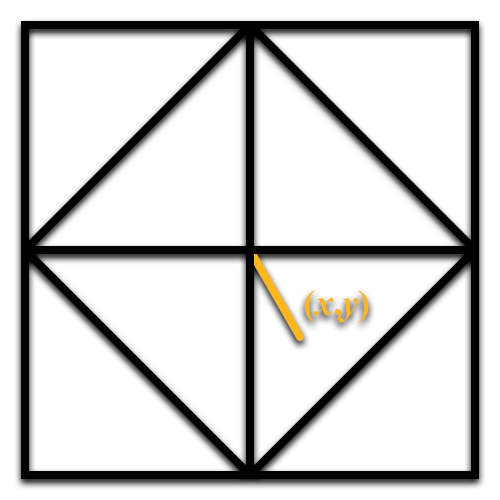

1. 八面体的二维展开平面上有一个点 ：

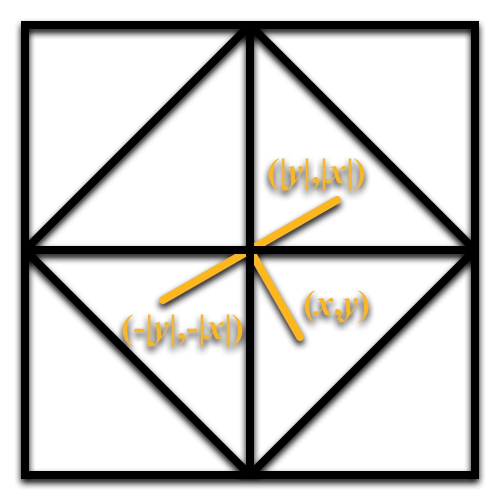

2. 取它们交换后绝对值的负数 ：

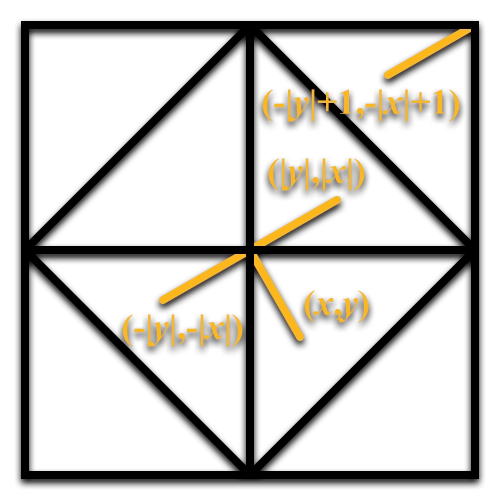

3. 然后，将坐标值加上 1， ，现在它实际上是以 为参考系的一个向量，并且坐标值相对原始坐标相互交换：

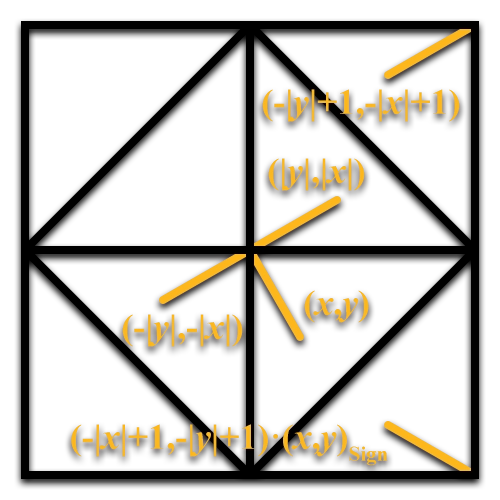

4. 最后，乘上原本坐标的符号，它们就会翻转回对应的象限：



不难看出，当 为负值时， 坐标实际上会翻转到以其所在象限的中轴斜线为对称轴的另一个三角形内。解码法线则是先逆向求得 值，若小于 0 则说明需要翻转，我们就不再赘述了。

和之前一样，我们 在 GeoGebra 中创建了一个 3D 演示 ，你可以拖动其中一个法线坐标和一个编码法线来观察这两组法线如何在编码空间和世界空间中相互转换。

我们将 normalMap 作为输出变量，将其写入 6 号（或者 7 号）缓冲区中，然后在需要用它们的时候读取并使用 DecodeNormal() 解码。

最后，我们将之前着色器中用以计算光照的 vertexNormal 全部替换为 surfaceNormal 就完工了。

为了保证大家不被绕晕，我们将上述过程总结为一个流程图， 每一个写入了顶点法线的几何缓冲都应该完整执行它们 ，没有纹理的几何缓冲也应该将顶点法线编码并将余下两分量设置为 vec2(1.0) ，然后覆写进缓冲区以便同步顶点法线和表面法线缓冲区对应位置上表示的对象。

需要修改的程序包括 Terrain、 AO Less、 Basic （仅顶点法线）、 Entities、 Entities Glowing 和 Hand。

你也许会好奇我们为什么要保留顶点法线，这是因为顶点是位于空间中的，像我们之前给阴影采样做偏移那样的情况，使用顶点法线才能更加精确。因此当缓冲区充足（特别是像我们目前这种水平，没有太多效果导致没有太多通道需求）时，最好将顶点法线一并保留。当然，现在已经有了一个很完善的法线编解码函数，因此你完全可以把顶点法线压缩到两个通道然后将它和光照贴图放在一起（习题 2），比本章第一节习题 1 的方法更加优雅。

纹理环境光遮蔽

上一小节中，我们还留下了法线纹理中的 BA 通道，Alpha 通道的高度图通常会用作绘制视差，我们暂且不看，而余下的 Blue 通道中保存的环境光遮蔽信息，我们就很熟悉了。

和顶点环境光遮蔽类似，我们只需要将纹理环境光遮蔽乘入环境光照中：

由于这个特性在 LabPBR 中是可选的，因此部分资源包的纹理第三通道实际上还是法线的一部分，因此我们应该设置一个宏开关来让其他人自行决定启用与否：

同时，一些资源包的纹理环境光遮蔽可能过于微妙或强烈，因此还需要额外处理。需要注意，环境光遮蔽的强度和 normalMap.b 是负相关的（相当于它本身存的是环境光强度），因此当 normalMap.b == 1.0 时，无论如何都应当没有 AO。此外，我们还需要注意环境光遮蔽的强度提前达到最强（此时 AO 为 1，环境光照为 0）时不能再让其继续增强（否则环境光照为负），因此还需要一个钳制。

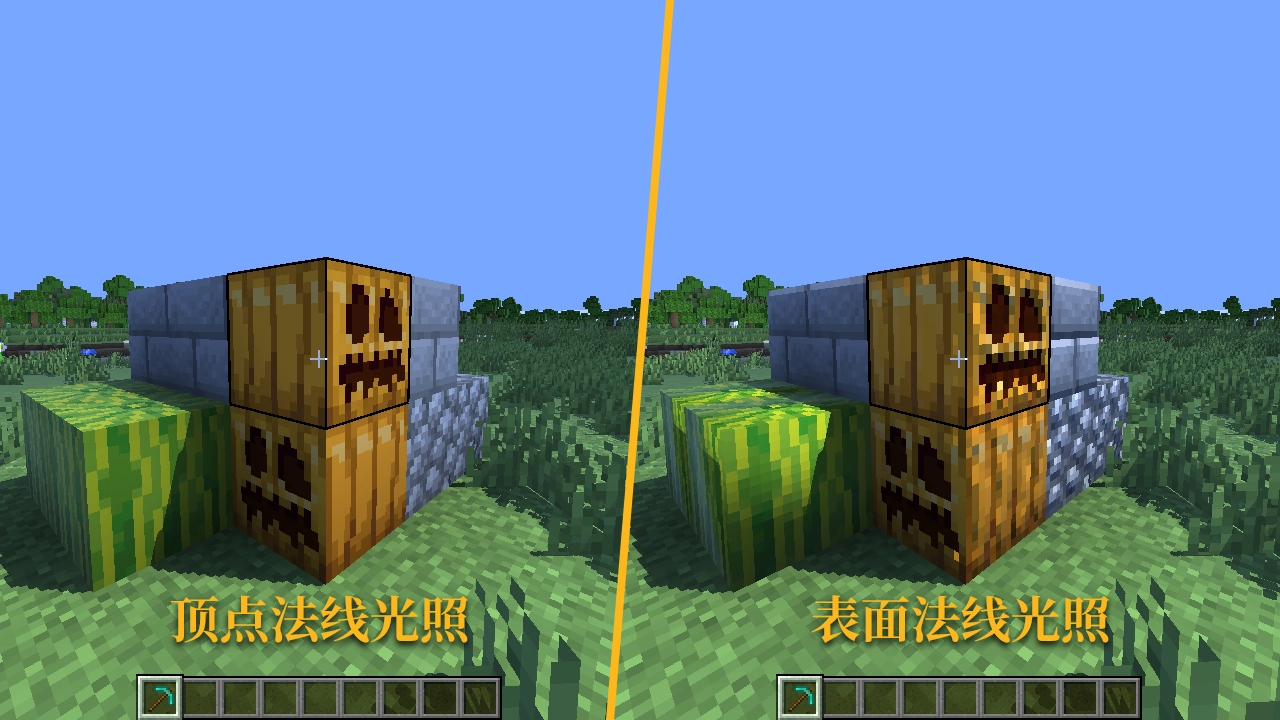

就算纹理环境光遮蔽过于微妙，你也能一眼看出表面法线带来的光照质量提升了！

阴影权重畸变

OptiFine 的阴影空间始终会以摄像机所在的方块为中心，而实际游戏中近景的占比和细节量通常也确实远景更多，这就给我们提供了第一个阴影优化思路：假定在阴影空间中心附近的场景更容易出现在视口空间，需要将资源倾向它们，据此改变远景和近景在阴影空间中的占比。

还记得吧，进行透视除法之后，空间坐标会落在 上，因此当阴影空间靠近摄像机所在原点时，我们可以用下式增大它在屏幕上的占比：

其中， 表示原本空间所在的位置，分母项表示权重强度，混合比例 ：

• 当 时，分母为 1， ，空间的位置不变；

• 当 时：

  • 当 一定，随着 增大，分母逐渐靠近 ，结果会接近 1，因此小的原始坐标就会占用很大一部分映射后的坐标；

  • 当 一定，随着 从 0 到 1，结果从 变为 ，因此最值不会改变。

我们不关心坐标绝对值大于 1 的情况，因此这个式子可以很好地处理 NDC 的权重。同样的，你可以在 我们的 GeoGebra 演示 中尝试这个函数。

我们的深度数据不必改变，只需要扭曲阴影 NDC 的 坐标，由于 Minecraft 的体素游戏特性，我们可以对两坐标分别进行权重：

为了扭曲位置，我们需要在阴影的顶点着色器中处理它们，然后在延迟处理中将映射后的世界坐标按照同样的方式处理：

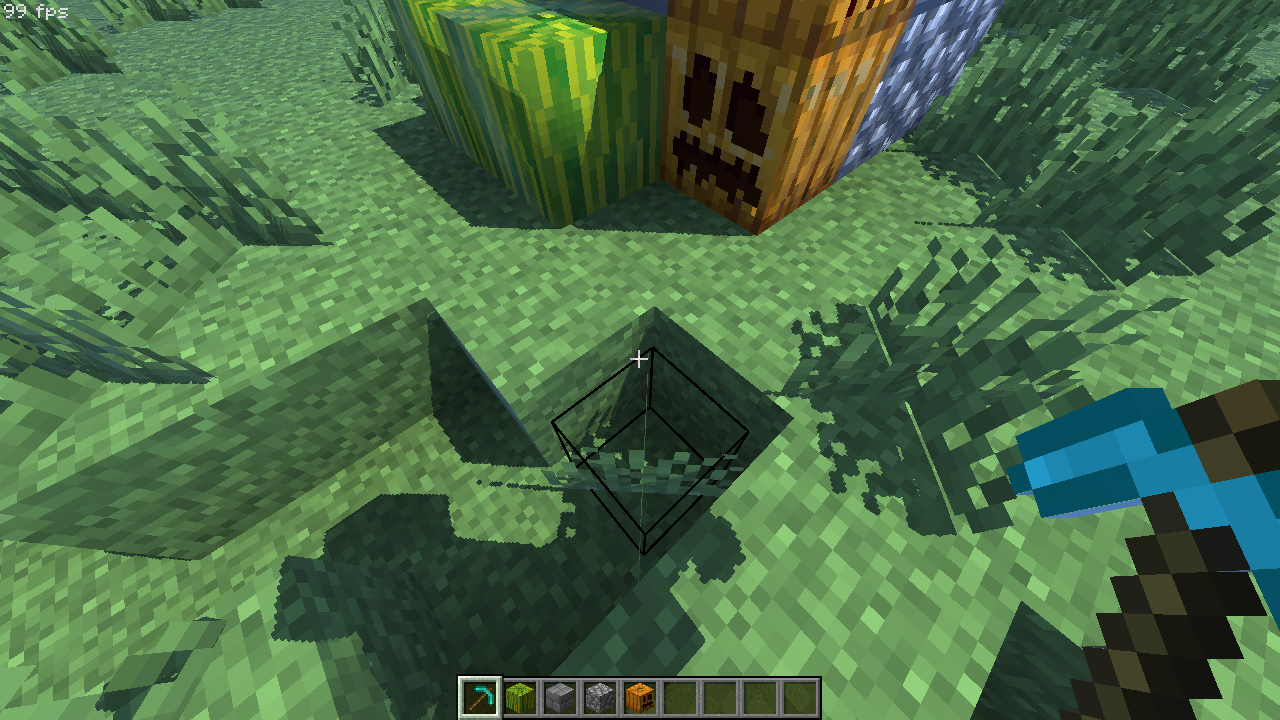

可以看到，同样是 2048x 分辨率绘制 8x8 区块的阴影，效果立竿见影：

柔和阴影

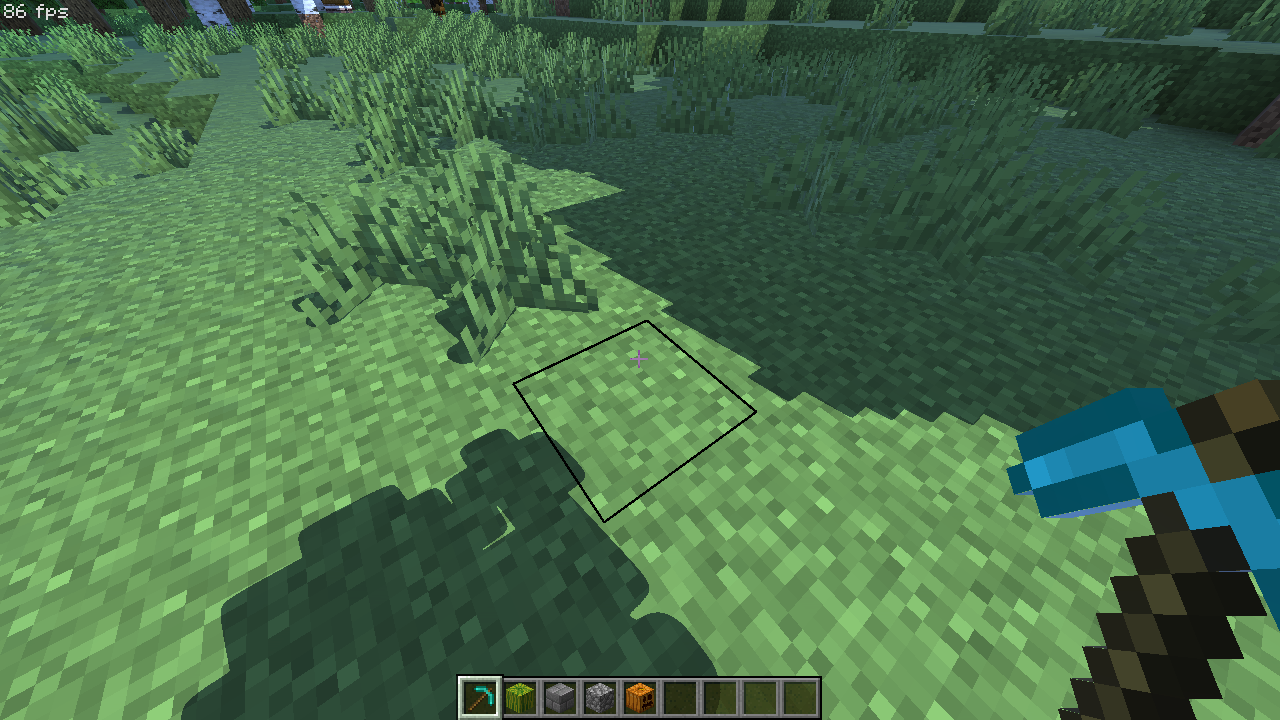

虽然近处的阴影细节得到了细化，但是阴影边缘看起来却仍然很粗糙，有许多毛刺和锯齿，这也是阴影纹理与屏幕像素无法精确对齐所致。

虽然我们无法完全避免锯齿的瑕疵，但可以设法遮掩：将阴影的边缘进行柔化。如果我们在一个阴影纹素的周围进行多次取样来判断当前片元被遮蔽的量，就可以求到阴影边缘的过渡，这就是所谓百分比渐进过滤 （Percentage Closer Filter）。

在阴影纹理上进行采样不能像之前的描边模糊着色器那样直接采样纹素夹缝来节省采样次数，因为采样的深度只是几何信息，需要作比较之后才会确定是否遮蔽，平均深度只会让本来就会被遮蔽的纹素依然被遮蔽（不考虑阴影偏移的情况下）。

就像第一章中的方框模糊那样，我们会处理边界情况来优化总采样次数，因此我们需要在循环中累积的量有两个：阴影数量计数和总采样次数。

进入采样循环，我们需要在二维区域上进行采样，而且没有办法在两个 Pass 中分方向进行扩散，因此需要两层循环。和之前一样，我们的从采样负半径增长到正采样半径为止，采样的数量就称为 PCF_SAMPLES：

现在，我们需要确定每次采样的位置，采样的方向很简单，就是 normalize(vec2(i,j)) ，我们主要看每一步应该在方向上走多远。最首先的，当然我们需要以纹素为采样尺度，这里的步进坐标是索引坐标，因此我们要将它乘上阴影贴图的纹素大小：

然后，我们期望 PCF 只处理阴影的边缘，而不会希望它扩散得太远 ¹ 。除了除以阴影纹素大小来将采样位置进行收束以外，我们还可以使用另一个值来控制最大扩散距离：

除以 PCF_SAMPLES 让采样数量与扩散距离解耦，随着采样数量增多，软阴影会在 PCF_RADIUS 限制的区域内拥有更多的过渡。

[1] 当然，除非你利用它做可变半影的软阴影，也就是我们常说的百分比渐进软阴影 （Percentage Closer Soft Shadow）除外。

由于我们在阴影 Pass 中将阴影空间进行了形变，阴影纹理上的坐标现在是非线性的，这就导致每次采样的坐标变换也需要在采样循环中实时计算，以保证阴影纹理中采样到的内容均匀准确。因此，我们需要未形变阴影空间 NDC 来配合线性的采样步进求得采样点对应的 NDC，然后再将采样点 NDC 进行形变，最后才转换到和阴影纹理对应的形变阴影屏幕空间。

刚才的总步进 方向 ² 是基于未形变阴影屏幕空间的，而我们目前所使用的采样坐标还在 NDC 中，因此为确保扩散正确，需要将步进长度进行对应的映射，也就是翻倍，然而这会让阴影看起来过于模糊，因此我们反而会选择将其减半：

[2] 还记得之前空间变换的内容吗？ 方向不需要进行位移 ，即使这个方向包含距离信息。

在进行更多操作之前，我们可以直接在这里进行边界检查，只需要简单地把 NDC 映射到阴影屏幕空间坐标上：

现在，我们我们已经拿到了要采样位置的 NDC，就像之前干的那样，我们将这个坐标也进行形变，然后变换到阴影屏幕空间坐标进行采样和比较，就像之前那样：

此外，由于片元的真实深度值是唯一的，因此我们可以直接将当前深度设置在循环外来减少计算量：

在进行深度比较之前，你可能已经考虑到了一个问题，如果平面朝向与光源方向夹角过大时，采样周围坐标上的深度信息可能导致结果和当前着色点上区别也过大，从而造成错误遮蔽，而且采样点距离着色点越远，这个可能产生的深度差就越大。因此我们可以根据采样距离放缩偏移量：

我们乘以了 shadowMapResolution 来将 steps 转换回纹素尺度，当然，你也可以在之前处理采样 NDC 时乘以 shadowTexelSize 来避免一次额外乘法：

最后，像之前那样进行深度比较，然后将结果累积即可：

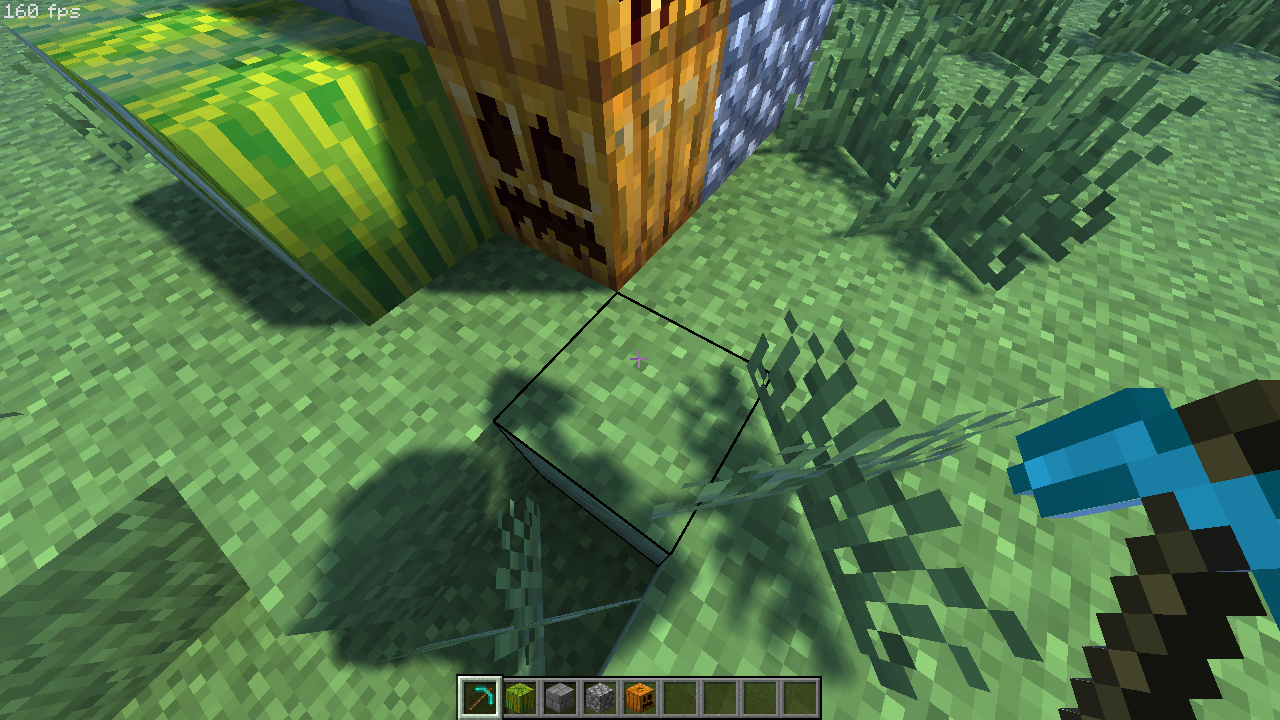

我们将 PCF 的采样质量设置为了 3，用了 次采样获得了比较满意的成果。如此多的采样就昭示着它的性能不会太好，特别是在低端机器上。不过比较方便的是，在我们的算法中，把 PCF_SAMPLES 设置为 0 即可禁用 PCF。
